Eristekiilaratkaisut loiville katoille

Etuina asennustarkkuus ja -nopeus sekä tasalaatuinen lopputulos

“Loivien kattojen vedenpoisto perustuu kaatoihin, joilla vedet ohjataan kaivojen kautta hallitusti pois katolta. Paikallaan seisova vesi rasittaa vesikatetta, heikentää merkittävästi sen käyttöikää ja pahimmillaan aiheuttaa vuotoja. Oikeaoppisesti toteutetulla katolla ei esiinny lammikoita sateen jälkeen. Recticelin suunnittelupalvelu tarjoaa eristekiilojen suunnittelun ladontakaavioineen hankkeen vaatimusten mukaan. Lue alta tarkemmin mitä lisäarvoa voimme tuoda hankkeeseen suunnittelupalvelumme kautta sekä miten eristekiilaratkaisun suunnitteluprosessi etenee.” ”

Antti Viitanen - Tekninen neuvoja

tapered scheme flat roof insulation

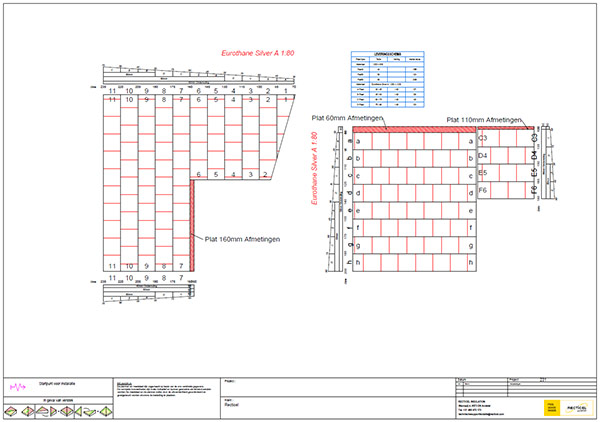

Mikä on eristekiilojen ladontakaavio?

Ladontakaaviossa esitetään tasokuvana kunkin eristekiilan oikea paikka, eristekiilojen asennusjärjestys ja asennuksen kannalta oleelliset mittaviivat. Siinä on myös selkeät leikkauskuvat, joista näkee kerroksittain mitä eristelevyjä mihinkin paikkaan tulee. Kaikki kohdat on lisäksi yksilöllisesti numeroitu. Riippuen hankekohtaisista vaatimuksista, ladontakaaviossa voidaan esittää lisätietoja, kuten kunkin katto-osion U-arvo.

Mitä etuja eristekiilojen käytöllä saavutetaan?

Asennusnopeuden lisäksi eristekiilojen käyttö vähentää työmaalle toimitettavan materiaalin määrää, koska määrät ovat tarkasti tiedossa etukäteen ladontakaavion ansiosta. Eli työmaalle voidaan tilata tiukka, ladontakaavion mukainen, määrä eristeitä ilman tyypillistä hukkavaraa.

Recticel suunnittelupalvelun ja eristekiilojen käyttö helpottavat suunnittelijan ja kattourakoitsijan työtä, koska Recticel hoitaa eristekiilaratkaisun suunnittelun ja toimittaa valmiit ratkaisut työmaalle. Kohteesta tarvitaan ainoastaan vesikaton tasokuva, josta löytyy mitat, kattokaivojen sijainnit ja kansirakenteen mahdolliset korkeuserot sekä rakennetyypit. Suunnittelijan ei tarvitse itse lähteä suunnittelemaan eristekiiloja katolle. Urakoitsija saa puolestaan valmiit ratkaisut työmaalle tuotteineen, ja kaadot toteutuvat suunnitellusti seuraamalla yksinkertaisesti ladontakaaviota.

Ennalta suunniteltu ratkaisu vähentää työmaalla tehtävän soveltamisen tarvetta ja siten pienentää myös asennusvirheiden todennäköisyyttä. Kun lopputulos on tasalaatuinen ja suunnitelmien mukainen, parantaa se myös kattorakenteen käyttöikää.

Recticel suunnittelupalvelu ottaa eristekiilat huomioon U-arvossa SFS-EN ISO 6946:2017 liitteen E mukaan (eristepaksuuden keskiarvo pinta-aloilla painotettuna ei tuota aina oikeaa U-arvoa). Näin katon eristepaksuudet saadaan optimoitua U-arvovaatimuksen mukaisesti. Vastaavasti korjauskohteissa, joissa eristepaksuus on rajoittava tekijä, saadaan katon eristeistä kaikki tehot irti, kun erinomaisen lämmöneristävyyden omaavat eristekiilatkin otetaan huomioon U-arvolaskennassa.

Eristekiilat ovat ihanteellinen ratkaisu tapauksissa, joissa katon kaikki kaadot toteutetaan eristekiiloilla, toisin sanoen kantava rakenne on tasainen ilman kaatoja. Eristekiiloilla voidaan periaatteessa tehdä myös vastakaatoja, kun katon kaadot on jo tehty toiseen suuntaan kantavilla rakenteilla. Vastakaadoissa haasteeksi muodostuu kuitenkin usein liian jyrkkä (≤1:40) peruskaato, jolloin vastakaadon tekeminen edellyttäisi useita eristekiilakerroksia päällekkäin. Lisäksi eristekiilat eivät lähde ns. nollasta, eli kiilan ohuempi reuna on aina vähintään 15 mm paksu. Tämän vuoksi vastakaadot tulisi upottaa sahaamalla alla olevaan eristekerrokseen, jotta vältytään vastakaadon jiiriin muodostuvalta pykälältä.

Tarvitsetko eristekiiloja projektiin?

Eristekiiloilla voidaan toteuttaa loivan katon kaadot nopeasti ja tehokkaasti. Recticel Insulation tarjoaa selkeät ladontakaaviot ja kattavan tuotetuen, jolloin myös ensikertalaiset, ilman aiempaa käyttökokemusta eristekiiloista, voivat ottaa helposti nämä ratkaisut käyttöönsä.

Pyydä eristekiilaratkaisua projektiisi.

Tapered scheme for flat roof insulation image

Eristekiilaratkaisun suunnitteluprosessi vaihe vaiheelta

Myyntitiimimme ja tekninen tuki käy hankekohtaisesti seuraavat vaiheet läpi asiakkaan kanssa.

Tyypillisesti prosessi alkaa tarjouskilpailuvaiheessa, kun kattourakoitsija ottaa yhteyttä hankkeen tiimoilta. Ladontakaavio voidaan tehdä myös suunnittelijan pyynnöstä suunnitteluvaiheessa, jolloin ladontakaavio on käytettävissä heti tarjouskilpailuvaiheessa kaikilla urakoitsijoilla. Tämä nopeuttaa tarjouskilpailuvaihetta, koska ladontakaavion suunnitteluun on hyvä varata aina vähintään viikko.

Aloitamme suunnitteluprosessin perehtymällä hankkeeseen ja toimitettuihin dokumentteihin

Keskustelemme asiakkaan kanssa aikataulusta, ratkaisulle asetetuista reunaehdoista ja toiveista toteutuksen suhteen, kuten lämmöneristystasosta, katon yksityiskohdista, kaatojen toteutustavoista (esim. jiiriin sahattu- tai oja-ratkaisu ja sumppujen käyttö). Esimerkiksi Eurothane Silver A -eristekiilaa on saatavilla vakiokaadoilla 1:60 ja 1:80. Kaadon jyrkkyys voidaan tuplata asentamalla kaksi eristekiilaa päällekkäin.

Kun kaikki tarvittavat yksityiskohdat ovat selvillä, projekti siirretään suunnittelutiimille, joka alkaa työstämään ladontakaaviota. Tämä vaihe kestä tyypillisesti 3 – 5 arkipäivää.

Jos vesikaton tasokuva on toimitettu DWG:nä, päästään suunnittelu aloittamaa heti. PDF-tiedostona saadut vesikaton tasokuvat joudutaan aina ensin piirtämään käsin uudestaan CAD:llä ennen varsinaisen suunnittelun aloitusta. Tämä hidastaa ladontakaavion valmistumista tyypillisesti 1 – 2 arkipäivällä.

Valmis ladontakaavio ja määrälaskennan mukainen tarjous toimitetaan asiakkaalle. Samalla asiakkaan kanssa käydään läpi ladontakaavio ja siihen piirretyt merkinnät. Tulemme myös tarvittaessa tapaamaan asentajia ennen asennusta, jolloin voidaan keskustella asennukseen liittyvistä kysymyksistä.
