La solution universelle Eurosol de RECTICEL peut être mise en œuvre dans différentes applications au niveau des sols. L’isolation peut aussi bien se faire sous chape, dalle, dallage ou plancher bois que directement en sous-face plancher. Aujourd’hui, nous décryptons la mise en œuvre d’une isolation sous chapes ou dalles flottantes et sous carrelage scellé.
Documents de référence pour l'installation
La mise en œuvre ci-dessous fait référence aux chapes et dalles à base de liants hydrauliques (NF DTU 26.2) et aux mortiers de scellement (NF DTU 52.1) dans la limite des locaux à faibles sollicitations. La mise en œuvre répond au NF DTU 52.10.
Les informations contenues dans les descriptifs ci-après sont issues d’une synthèse de l‘état actuel de la technique et des documents listés ci-dessus. Elles sont données à titre informatif et ne confèrent aucune garantie, ne présentent aucun caractère contractuel et ne se substituent aucunement ni aux spécifications indiquées dans les documentations techniques des produits intégrés à la solution ni au respect des règles de l‘art.

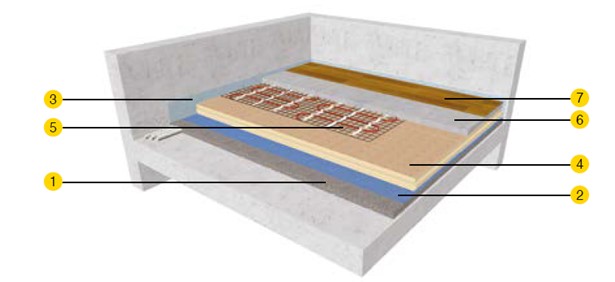

Description du système et de la mise en œuvre
(4) Eurosol peut être mis en œuvre en 2 lits maximum ou en 1 seul lit en association avec une SCAM placée sous l’isolant. La pose doit être jointive à joints décalés sur toute la surface du local et présenter un bord droit en appui sur la bande périphérique. Afin d’éviter les pénétrations de laitance pour les panneaux à bords droits, les joints doivent obligatoirement être pontés à l’aide d’une bande adhésive étanche ou un film de polyéthylène.
Pour pouvoir être mis en œuvre conformément aux règles de l’art, il est également nécessaire de respecter certaines exigences sur chacun des composants du système :
(1) Support : Seuls les supports à base de liants hydrauliques sont admissibles. Ils doivent être propres et respecter certaines exigences en termes de temps de séchage et de planéité. (Exemples : Dalle portée dont les charges et efforts sont transmis uniquement aux fondations via les longrines ou les semelles, plancher béton, entrevous bétons, …). Un ravoirage approprié sera nécessaire en cas de passage de canalisations, fourreaux ou conduits.
(2) Couche de désolidarisation : Afin d’éviter les transferts d’humidité, un film polyéthylène de 150 μm minimum (ou équivalent) doit être interposé entre le support et la sous-couche isolante. Sauf si l’ouvrage sus-jacent est un plancher chauffant, cette disposition est obligatoire sur dallage sur terre-plein, plancher sur vide sanitaire ou local non chauffé et plancher collaborant. La continuité de ce film doit être assurée avec les parois verticales.
(3) Bande de désolidarisation périphérique Rectirive : Afin de désolidariser la chape, la dalle ou le mortier de scellement de toutes les parois verticales, une bande compressible de 3 mm à minima doit être mise en place en périphérie. Cette épaisseur doit être augmentée à 5mm minimum en cas de présence de systèmes de chauffage par le sol. Cette bande doit être posée avant la mise en place de l’isolant ou au-dessus de celui-ci si elle possède un retour adhésif. Dans tous les cas, elle doit dépasser d’au moins 2 cm la surface finie (revêtement de sol compris).
La chape, la dalle flottante ou le mortier de scellement (6), le système de plancher chauffant éventuel (5) et le revêtement de sol (7) sont mis en œuvre conformément aux règles de l’art et aux prescriptions des fabricants.
Domaine d'emploi de l'Eurosol
Les limitations d’emploi de l’Eurosol pour les applications sous chapes ou dalles flottantes et sous carrelage scellé sont indiquées dans notre guide professionnel pour l'isolation des sols. Il est disponible gratuitement au téléchargement via l'image ou le bandeau ci-dessous.
