Isolation sous dallage sur terre-plein

La solution universelle Eurosol de RECTICEL peut être mise en œuvre dans différentes applications au niveau des sols. L’isolation peut aussi bien se faire sous chape, dalle, dallage ou plancher bois que directement en sous-face plancher. Aujourd’hui, nous décryptons la mise en œuvre d’une isolation sous dallage sur terre-plein.

Documents de référence pour l'installation

La mise en œuvre ci-dessous ne concerne que les dallages en béton à base de liants hydrauliques destinés à tous types d’ouvrages réalisés conformément au DTU 13.3 et au DTU 45.1. Le dallage peut être soit désolidarisé, soit solidarisé mais ne doit en aucun cas reprendre les efforts des éléments porteurs. Un dallage n’est pas un radier. Une étude géotechnique des sols est obligatoire en amont d’un projet de construction afin d’identifier les risques naturels liés à la qualité du sol et définir les prescriptions constructives adaptées.

Les informations contenues dans les descriptifs ci-après sont issues d’une synthèse de l‘état actuel de la technique et des documents listés ci-dessus. Elles sont données à titre informatif et ne confèrent aucune garantie, ne présentent aucun caractère contractuel et ne se substituent aucunement ni aux spécifications indiquées dans les documentations techniques des produits intégrés à la solution ni au respect des règles de l‘art.

Description du système et de la mise en œuvre

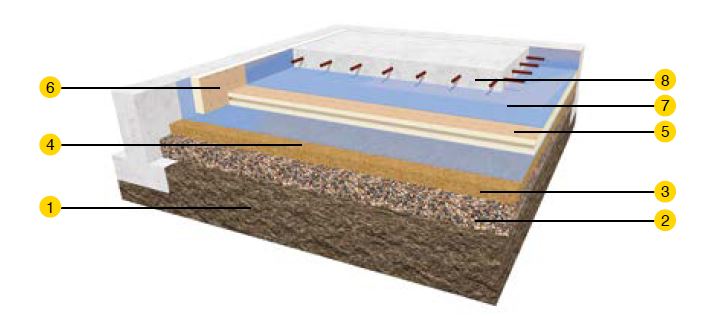

Eurosol (5) peut être mis en œuvre en 2 lits maximum. La pose doit être jointive à joints décalés sur toute la surface du dallage et présenter un bord droit en appui sur l’isolant périphérique (6).

L’isolant périphérique ayant pour fonction de traiter le pont thermique entre le dallage et les soubassements périphériques. En présence d’une Isolation thermique par l’extérieur, cet isolant périphérique peut être remplacé par une bande compressible de polyéthylène d’épaisseur minimale de 10 mm.

L’épaisseur totale d’isolant est définie en fonction de la nature du bâtiment et des charges d’exploitation prévues. Afin d’éviter les pénétrations de laitance, il est conseillé de disposer un film polyéthylène (7) sur toute la surface.

Pour pouvoir être mis en œuvre conformément aux règles de l’art, il est également nécessaire de respecter certaines exigences au niveau des éléments constituants le support. Le support est constitué par le sol (1) généralement compacté et nivelé afin d’obtenir un plan horizontal. Il est complété par une ou plusieurs couches de forme permettant d’homogénéiser la surface du support, et améliorer sa portance.

On retrouve en général, une première couche (2) constituée de cailloux, graviers ou sable compacté complétée par une seconde (3) composée d’un lit de sable stabilisé de 5 à 20 mm d’épaisseur permettant de prévenir tout endommagement des couches sous-jacentes.

Un film anticapillaire (film polyéthylène 150μm) et/ou pare-vapeur (4) peut s’avérer nécessaire lorsqu’il subsiste un risque de remontées capillaires ou de diffusion d’humidité.

Une fois Eurosol mis en œuvre, le dallage (8) sera réalisé conformément aux documents particuliers du marché et aux règles de l’art (armatures, joints de retrait et de dilatation, curage, …).

Domaine d’emploi de l’Eurosol

Les limitations d’emploi de l’Eurosol pour les applications sous dallages sur terre-plein et dallages de chambres froides sont à la fois conditionnées par :

• La vérification de la tenue mécanique de l’Eurosol (RCS) aux regards des charges d’exploitation prévues (charges réparties, charges concentrées fixes et/ou charges concentrées mobiles)
• La déformabilité de l’Eurosol via une limitation de l’épaisseur

Le détail des limitations d’emploi de l’Eurosol pour les applications sous dallage sur terre-plein sont indiquées dans notre guide professionnel pour l'isolation des sols. Il est disponible gratuitement au téléchargement via l'image ou le bandeau ci-dessous.
