La solution universelle Eurosol de RECTICEL peut être mise en œuvre dans différentes applications au niveau des sols. L’isolation peut aussi bien se faire sous chape, dalle, dallage ou plancher bois que directement en sous-face plancher. Aujourd’hui, nous décryptons la mise en œuvre d’une isolation sous plancher bois.
Documents de référence pour l'installation
La mise en œuvre ci-dessous est relative à la réalisation des planchers flottants en panneaux à base de bois conformes au DTU 51.3. Ce type de plancher est toujours mis en œuvre à l’abri de l’eau et a pour objectif de servir de support pour une finition de surface ou un revêtement de sol formant couche d’usure et décorative.
Ils n’assurent pas de fonction porteuse puisque les charges sont transmises par leur intermédiaire à l’ouvrage porteur sous-jacent.
Les informations contenues dans les descriptifs ci-après sont issues d’une synthèse de l‘état actuel de la technique et des documents listés ci-dessus. Elles sont données à titre informatif et ne confèrent aucune garantie, ne présentent aucun caractère contractuel et ne se substituent aucunement ni aux spécifications indiquées dans les documentations techniques des produits intégrés à la solution ni au respect des règles de l‘art.
Description du système et de la mise en œuvre

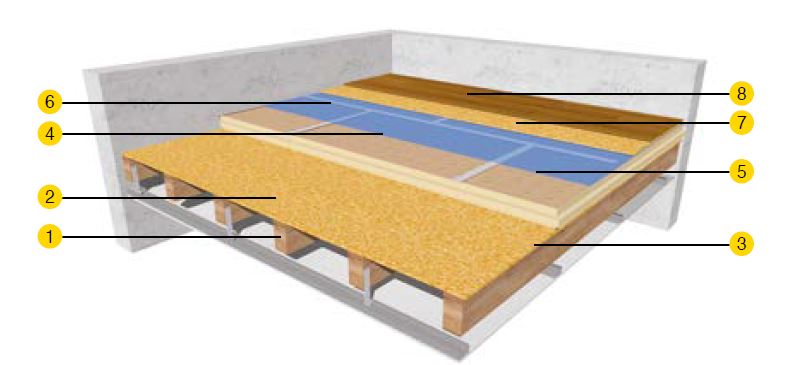

Eurosol (4) peut être mis en œuvre en 2 lits maximum ou associé à une sous couche acoustique dès lors que l’association des deux couches possède un classement strictement supérieur à « SC2b ». La pose doit être jointive à joints décalés sur toute la surface du support et présenter un bord droit en appui sur les murs périphériques.
Afin de parfaire l’étanchéité de la couche d’isolation, il est nécessaire de soit ponter les joints entre panneaux mais également entre les panneaux et les murs adjacents (5) soit dérouler un film polyéthylène de 150um (6) sur l’Eurosol en assurant un recouvrement des lés d’au moins 20 cm et une solidarisation de celles-ci par l’application d’une bande adhésive plastifiée d’au moins 5 cm de large.
Pour pouvoir être mis en œuvre conformément aux règles de l’art, il est également nécessaire de respecter certaines exigences au niveau des éléments constituants le plancher. Les supports admis sont les planchers sur solives ou sur lambourdes et planchers de doublage conformes au DTU 51.3 2. Il faudra s’assurer que leur conception permet de répondre aux exigences de sécurité incendie soit via le panneau de bois constituant le plancher support soit via le parement de finition en sous-face du plancher support (1).
Il peut également être nécessaire de mettre en place une barrière de protection entre Eurosol et le plancher support (3) afin de limiter les échanges d’humidité. Cette barrière sera soit un film polyéthylène 150um (cas des planchers sur vide sanitaire) soit un film pare-vapeur avec un Sd minimum de 90m en zone très froide et 18m dans les autres situations (cas des combles perdus).

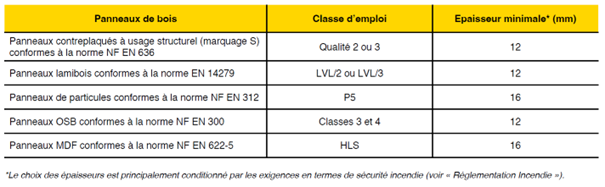

Les panneaux de bois formant le plancher flottant (7) doivent être usinés sur les quatre rives et collés entre eux pour permettre un assemblage par rainures et languettes vraies ou fausses avec un jeu à la périphérie de la pièce (>10mm voir plus pour les grandes surfaces). Ils sont posés à joints transversaux alternés pour éviter la rencontre de quatre panneaux au même point. Les panneaux de bois visés sont donnés dans le tableau ci-après :
La pose du revêtement de sol (8) ou de la finition de surface doivent être effectuées immédiatement après la mise en œuvre des panneaux de bois. Il est mis en œuvre conformément aux règles de l’art et aux prescriptions des fabricants.
NOTE : Un parquet ne peut pas être mis en œuvre directement sur Eurosol.
Domaine d’emploi de l’Eurosol
Les limitations d’emploi de l’Eurosol pour les applications sous planchers bois sont conditionnées par la localisation du plancher support et la nature du revêtement de sol.
Le détail des limitations d’emploi de l’Eurosol pour les applications sous plancher bois sont indiquées dans notre guide professionnel pour l'isolation des sols. Il est disponible gratuitement au téléchargement via l'image ou le bandeau ci-dessous.
