Anvisningar för installation av PIR-isoleringsskivor

Beskärning av PIR-isolering sker enkelt med hjälp av hand eller elverktyg som används för att bearbeta trä. Dessa verktyg kan används för att skära eller såga PIR-isoleringsskivorna. Skärning med varm tråd är inte lämplig för att skära PIR-isolering eftersom produkten inte smälter.
Ventilerad_Fasad_anvisningarförinstallation

Beskärning av PIR-isolering sker enkelt med hjälp av hand eller elverktyg som används för att bearbeta trä. Dessa verktyg kan används för att skära eller
såga PIR-isoleringsskivorna. Skärning med varm tråd är inte lämplig för att skära PIR-isolering eftersom produkten inte smälter. Nästan alla arbetsmoment kan utföras med grundläggande handverktyg som en handsåg och en kapkniv.

Sladdlösa verktyg, t.ex. sticksågar med ett långt sticksågblad, är ett bra alternativ för effektivare sågning. Det finns också sladdlösa verktyg på marknaden som är särskilt utformade för att såga hård PIR-isolering med precision.

I industriell prefabricerad konstruktion, t.ex. prefabri- cerad betong från fabrik, rekommenderas det att använda en bandsåg eller liknande verktyg för att såga isoleringsskivorna. Måttnoggranna och raka ytor som är rena, påskyndar det efterföljande arbetet med formen.

Vid bearbetning av isoleringsskivor uppstår flis eller damm, vars grovhet beror på vilken typ av bearbet- ning och vilket blad som används. I stora mängder kan dammet vara mekaniskt irriterande för ögonen och luftvägarna, varför användning av skyddsglas- ögon och ett andningsskydd av minst FFP3 rekom- menderas. För fasta arbetsstationer rekommenderas användning av luftutsug och tillräcklig ventilation tillhandahålls i det område där arbetet utförs.

PIR-isoleringar monteras tätt mot betongskalet. Powerwall® S och Powerwall® + har en identisk beläggning på båda sidor av skivan. I Powerwall® Pro är den mörka sidan alltid vänd mot ventilationsspalten och den ljusa sidan mot betongen eller inre konstruktionen. Powerwall® S rekommenderas inte att användas vid motgjutning.
Isoleringen kan installeras vertikalt eller horisontellt.

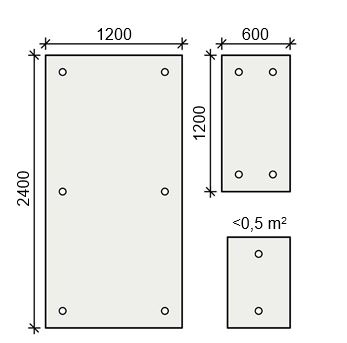

Infästningen sker mekaniskt. Isoleringsfästen place- ras på ett avstånd av minst 100 och högst 250 mm från isoleringsskivans kant. Det rekommenderade minsta antalet fästelement är:

•    6 stycken / hel plåt (1200 x 2400 mm) ett fäste för varje hörn och långsida.
•    4 stycken per halvskiva (600 x 1200 mm) ett fäste för varje hörn.
•    2 per isoleringsstycke (mindre än 0,5 m2 ) ett fäste i varje ände.


Skruvar ska vara försedda med tätningsbricka  med minst 40 mm diameter, rekommendation 50 mm. Förankringslängden ska vara minst 20 mm av gängad del på skruven 6. Fästdons korrosivitets- skyddd ska anpassas till aktuellt klimat och korrosivitetsklass.

Man kan också använda de fästelement eller mur- kramlor som finns i ventilationsspaltskonstruktioner- na för att fästa isoleringen.

Om isoleringen består av flera lager av PIR-isole- ring är skarvarna begränsade och den ovan angiv- na minsta antalet infästningar gäller endast det yttersta lagret av PIR-isolering. Det inre lagret av PIR-isolering kan fästas med minst 2 fixeringar i PIR-isoleringsskivan vid montering på byggarbets- platsen (observera: prefab tillverkning av element kan fixering av det första lagret göras utföras med ett fästelement).



installation
Isoleringsskivors storlekar och fästelement



Behov av fogtätning


Recticel PIR-Isolering för ytterväggar kan monteras på betongytan eller konstruktionen, med eller utan förseglade fogar. Projektets konstruktör kommer att specificera tätningen enligt projektets krav.

Om skarvarna är förseglade fungerar isoleringsskiktet också som en luft- och ångspärr i konstruktionen. Dessutom förhindrar försegling av skarvarna effektivt att slagregn tränger in genom skarvarna i konstruk- tionen under byggtiden. Om skarvarna inte tätas kommer isoleringsskiktet fortfarande att effektivt isolera, men den enda verkliga ångspärren i konstruktionen kommer att vara konstruktionen och isoleringsskiktet kan inte antas vara lufttätt.



Instruktioner vid tätning av skarvarna:

I fasadkonstruktionens isolering tätas fogarna som är större än 1 mm4 vanligtvis med åldersbeständig byggtejp. Skarvtejp eller skarvmaterial får inte ha negativ påverkan på PIR-skivans ytskikt och dess funktion under dess livslängd.

Skarvmaterial ska vara testade enligt SP-metod 1380 5.2-5-9 avseende bland annat vattentäthet, lufttäthet och åldring. Vattentäthet, lufttäthet och ånggenomgångsmotstånd ska vara minst det som krävs för det oskarvade materialet. Efter
åldring får egenskapernas värde inte sjunka under ursprungliga värdet5. Skarvtejpens vidhäftningse- genskap skall beaktas och säkerställas mot PIR- skivans ytskikt.

Förutom tejpning kan fogskum användas, detta kräver dock härdplastutbildning om skummet innehåller isocyanater (AFS 2014:43). Observera att marknaden erbjuder isocyanat fri fogskum.
Isocyanater fri skum kan appliceras i skarvarna, observera att denna typ av skum har något sämre egenskap beträffande fukt, som dock är tillräckligt bra för dessa ändamål. Drevning med t.ex. mineralull är en annan lämplig metod.



installation

Första applicerade lagret av icke brand klassat fogskum, andra lagret mot utsida vägg appliceras brandskum.



Fogmassa används för att täta skarvar i stöt- och stötfogar. En tunn skummassa skummas in i skar- ven och isoleringsskivorna trycks tätt mot varandra. Skummet fungerar som ett klister i skarven och håller ihop isoleringsskivorna på ett lufttätt sätt. Det överexpanderade och härdade skummet skärs vid behov bort med en kapkniv efter torkning.

Öppna skarvar tätas med brandskum (EN 13501-2).

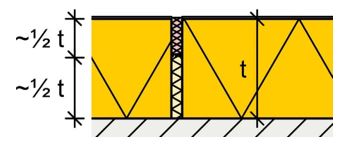

Fogar tätas med skumfogar med ett djup på upp till 100 mm. En skarv i ett isoleringsskikt som är
tjockare än 100 mm tätas därför med minst två lager av skum. Det första skumremsbandet får torka till angiven minsta snitt torkningstid innan nästa lager skum appliceras. För öppna skarvar räcker det att endast den översta skumremsan är brandskum.
Vanlig fogskum kan skummas i första lagret.

Anslutningen till timmerstommen görs som en öppen sömfog, som tätas med normalt fogskum.

Isoleringsskivornas skarvar som möts i hörnen är begränsade.

Eventuella öppna skarvar och andra små luckor i isoleringen kan fyllas med fogskum.

PIR-isolering för ventilerad fasad

Oavsett om den yttre beklädnaden är av stålkassetter, träpanel eller murad tegel kan Recticel PIR-isolering användas för att isolera ytterväggsfasaden. Slutresultatet är en tunn, extremt tät och isolerande ytterbeklädnad som klarar förhållandena i Norden, både under byggnationen och i brukarskedet.
